web零件圖1之基本尺寸標註方式
1.簡報快速解說基本尺度標註規範，老師再由範例檔敘述：
- 各視圖之間關係。
- 如何選擇基準面或中心線基準其中之意義?
- 講解零件圖配合情形，如何設定配合基準。
- 零件1如何與零件6襯套配合，基孔制H配合如何設定較適當？
- 零件1如何與零件4旋轉軸配合，搭配零件11鍵如何設定配合較適當？

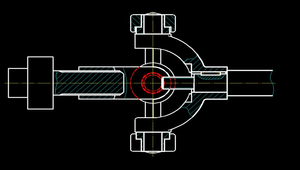

- 零件1如何與零件2萬向接頭2配合，公差如何設定較適當？
2. 2D圖下載：提供個別放大、移動方便解說。
3.由零件圖中去說明零件加工方式：零件1是由鑄造成形，如何設定粗糙度？哪些地方需要車、鑽、銑、鍵座等加工圖說。
4.零件1製造材料如何選定？鑄鐵、鑄鋼、鑄鋁等如何考量？
點閱數：902
下載數：12
點讚數：0
分享數：0
教學資源檔案連結
i410_0104_01.zip (3MB)
