繪製組合圖之左側視圖-如何表現部分零件圖相互配合情形
點閱數：544 次 下載次數：4 次
繪製組合圖之左側視圖-如何表現部分零件圖相互配合情形
web
繪製組合圖之左側視圖-如何表現部分零件圖相互配合情形
收藏
問題回報 檢舉 加入追蹤

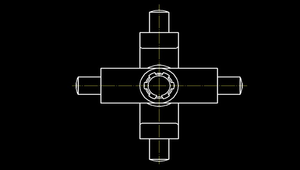

1.老師講解各零件圖配合情形，如何組裝順序。 2.零件如何組裝配合，組合圖要注意哪些線型要繪製及哪些線型(虛線)要省略？ 3.前視圖標註零件編號。 4.左側視圖標註最大尺寸。
